Кабели силовые с пластмассовой изоляцией: от теории до выбора

Кабели силовые с пластмассовой изоляцией — это основа современной энергетики и промышленности. Они передают ток от источников к потребителям, обеспечивая работу зданий, станков и инфраструктуры. Главная боль инженера — выбрать надежный кабель, который не выйдет из строя через год из-за трещин или короткого замыкания. Прочитав статью, вы узнаете о типах изоляции, расшифровке марок, скрытых рисках эксплуатации и получите готовые алгоритмы для безопасного выбора. Ниже мы рассмотрим ключевые характеристики на примере надежного кабель авбшв и его аналогов.

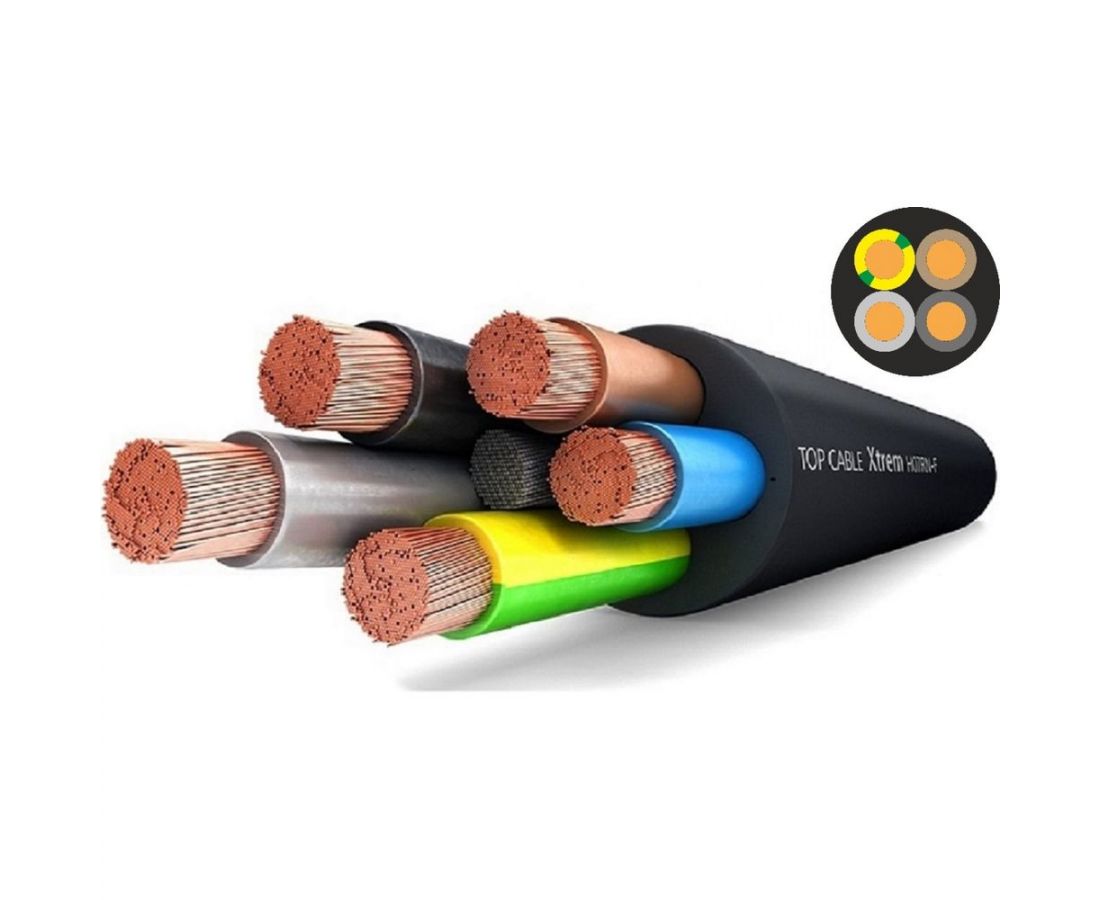

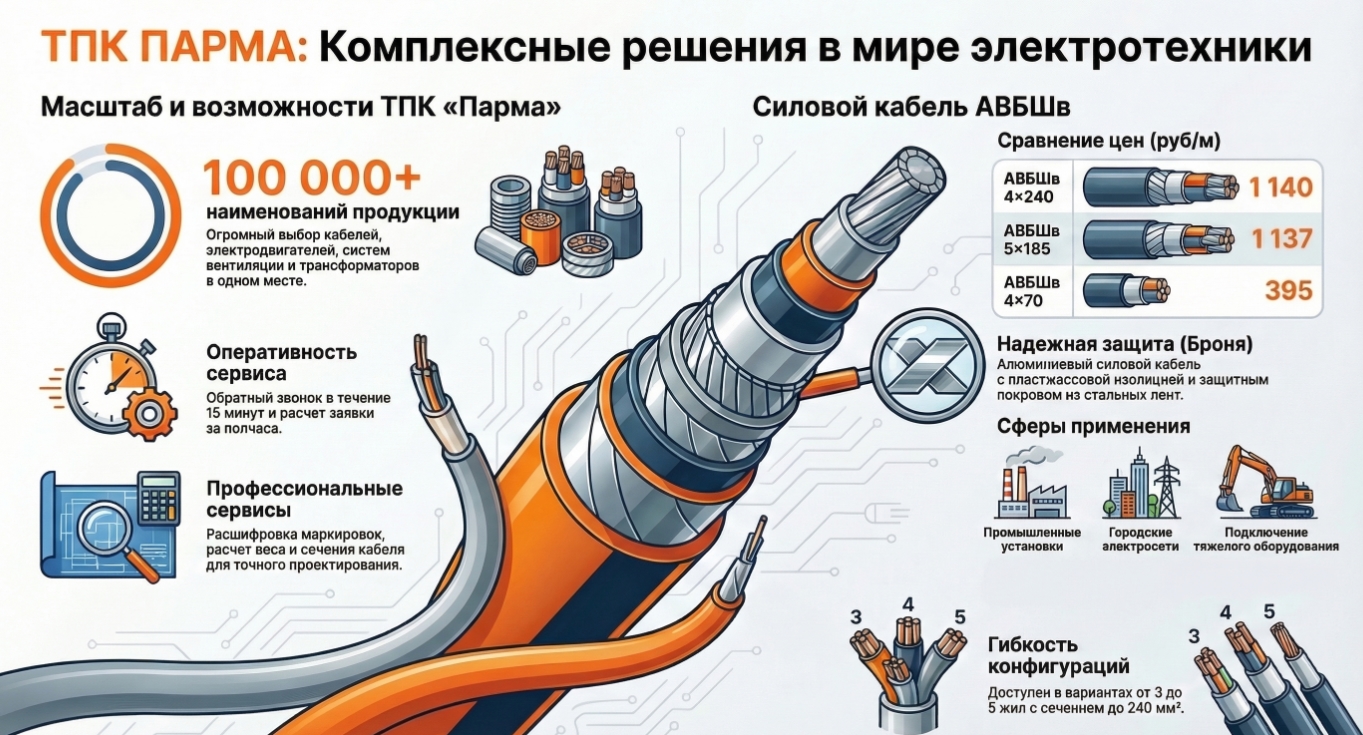

Конструкция силового кабеля: что скрыто под оболочкой

Любой силовой кабель состоит из трех ключевых элементов. Это токопроводящая жила, изоляция и защитные покровы. Жилы делают из меди или алюминия. Выбор металла напрямую влияет на стоимость и гибкость системы.

Пластмассовая изоляция сегодня доминирует над бумажной и резиновой. Поливинилхлорид (ПВХ) и сшитый полиэтилен (СПЭ) — главные материалы. Они устойчивы к влаге, химии и перепадам температур. Конструкция может включать экраны, броню и наружный шланг.

«На практике 80% аварий происходит из-за повреждения изоляции при монтаже. Пластик сложнее повредить случайно, чем бумагу, но если нарушить технологию заделки — дефект неизбежен», — комментирует эксперт по электромонтажу Сергей Петров.

Классификация по материалу изоляции: ПВХ против сшитого полиэтилена

ПВХ-пластикат долгое время был стандартом. Он дешев, эластичен и легко окрашивается. Однако его рабочий диапазон температур ограничен. Кабели силовые с пластмассовой изоляцией из сшитого полиэтилена выдерживают нагрев до 90°C в длительном режиме и 250°C при коротком замыкании.

СПЭ имеет лучшие диэлектрические характеристики. Токопроводящие жилы в такой изоляции можно нагружать сильнее. Это позволяет уменьшить сечение кабеля при той же мощности. Главный минус — более высокая цена и требовательность к герметизации концевых муфт.

Сравнительная таблица характеристик изоляционных материалов

Расшифровка марок: как читать аббревиатуру

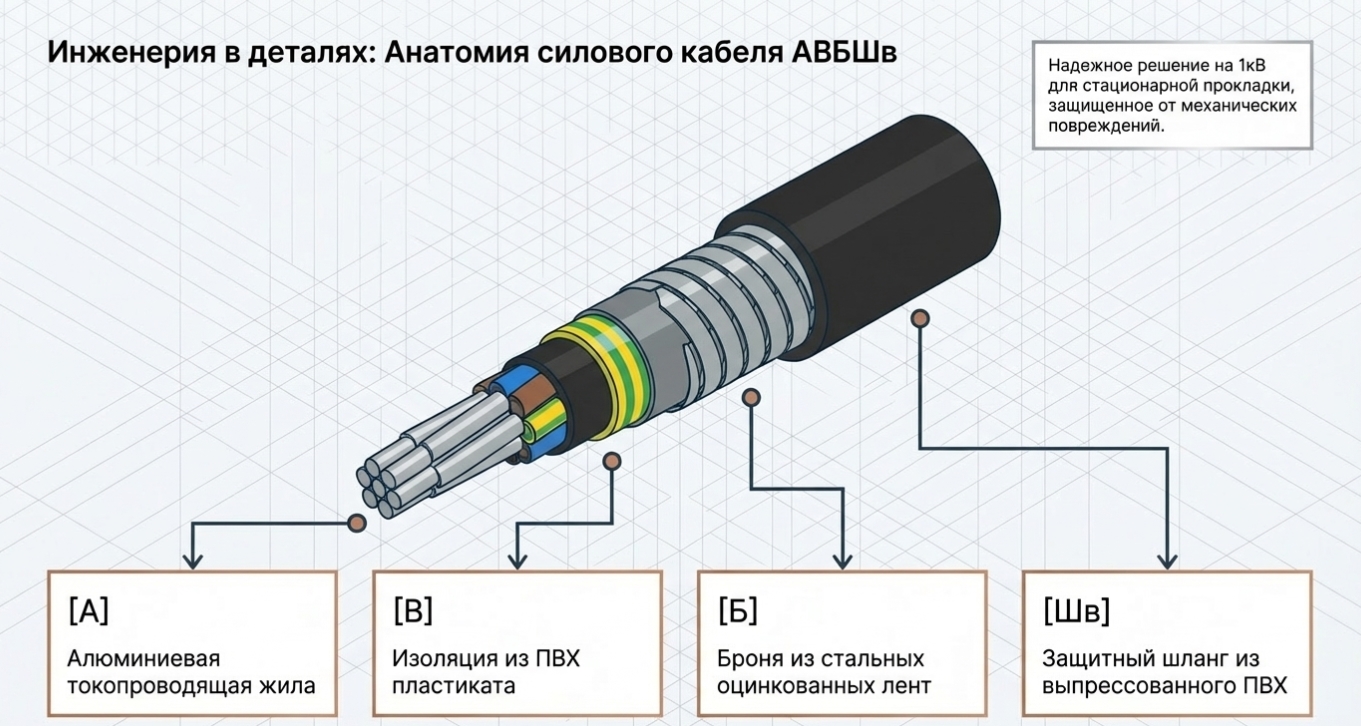

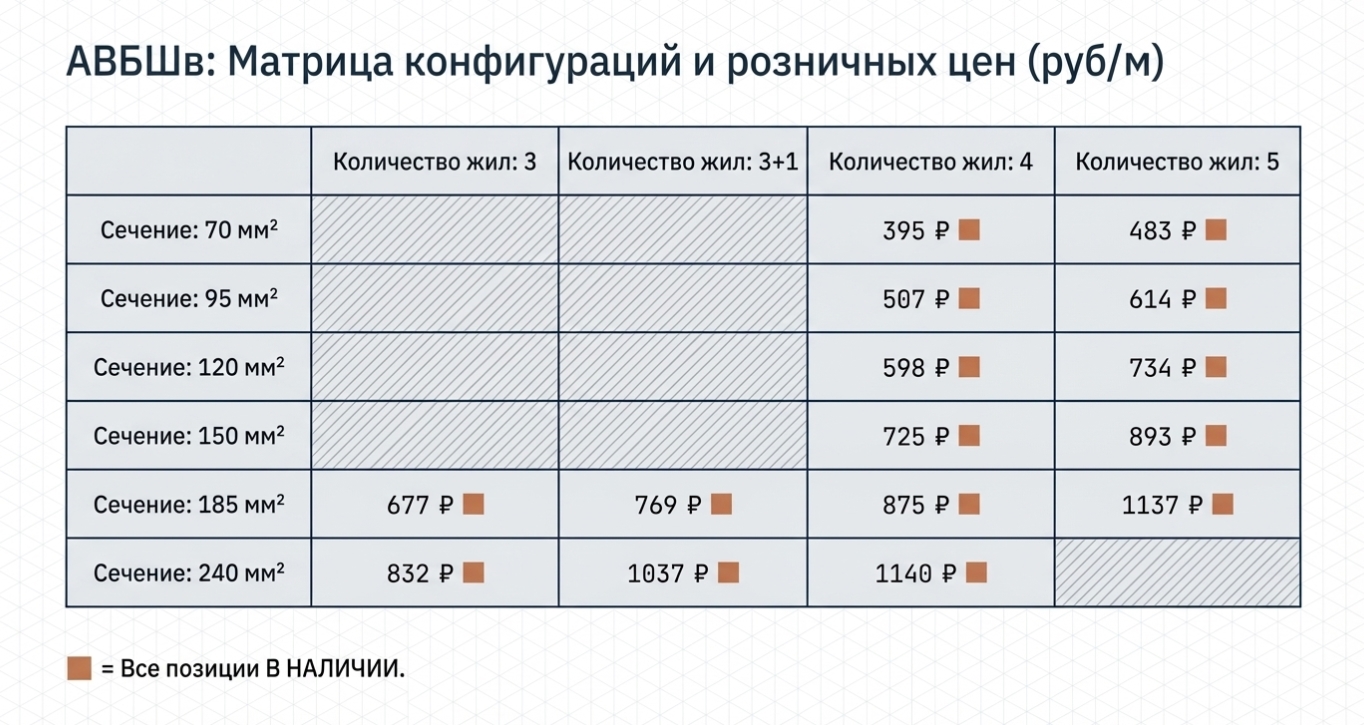

Маркировка кабеля — это паспорт изделия. Буквы обозначают материал жил, изоляцию, броню и оболочку. Например, ВВГ — виниловая изоляция, виниловая оболочка, гибкий. А АВБбШв — алюминиевые жилы, броня из стальных лент, шланг из ПВХ.

Понимание маркировки экономит часы поиска. Если в проекте указано «нг» — это негорючее исполнение. «LS» — низкое дымо- и газовыделение. Для помещений с массовым пребыванием людей обязательны кабели с индексом «нг-LS». Ошибка в выборе может привести к отказу приемки объекта инспекцией.

• А — алюминиевая жила (отсутствие буквы — медь).
• В — изоляция из ПВХ.
• Б — броня из стальных лент.
• Шв — защитный шланг из ПВХ.

Области применения и специфика монтажа

Силовые кабели используются в стационарной прокладке. Их монтируют в земле, кабельных каналах, туннелях и внутри зданий. Для каждого способа есть свои требования. При прокладке в земле обязательна броня. Она защищает от грызунов и механических нагрузок.

Внутри помещений чаще используют небронированные марки. Важно учитывать радиус изгиба. Для ПВХ-изоляции он составляет 7,5–10 наружных диаметров. Нарушение этого правила приводит к трещинам и пробою изоляции. Монтаж при отрицательных температурах требует предварительного прогрева кабеля.

Рекомендуемые способы прокладки

Современные требования безопасности: негорючие исполнения

Пожарная безопасность вышла на первый план. Обычный ПВХ при горении выделяет едкий дым и хлороводород. В замкнутых пространствах это опаснее огня. Поэтому появились кабели с индексом «нг» (негорючий). Они не распространяют пламя при групповой прокладке.

Более высокий класс — «нг-LS». Здесь применяются специальные пластикаты с низким дымо- и газовыделением. Такие кабели силовые с пластмассовой изоляцией обязательны для школ, больниц, высотных зданий. Их применение диктуется техническими регламентами и правилами противопожарного режима.

«Часто заказчики экономят на переходе с ВВГ на ВВГнг-LS, считая это излишеством. Но при пожаре разница в токсичности продуктов горения может стоить жизни эвакуирующимся людям», — отмечает инженер пожарной безопасности Ирина Волкова.

Расчет сечения жилы и падение напряжения

Выбор сечения — инженерная задача. Ошибка приводит к перегреву, разрушению изоляции и короткому замыканию. Расчет ведется по длительно допустимому току и потере напряжения. Для протяженных линий (более 100 м) критично падение напряжения.

Использование алюминиевых жил требует увеличения сечения на ступень выше по сравнению с медью. Например, медный кабель 10 мм² заменяют алюминиевым 16 мм². Учет поправочных коэффициентов на температуру окружающей среды и количество рядом проложенных кабелей обязателен. Игнорирование этих коэффициентов — основная причина перегрузки.

• Для освещения допустимо падение напряжения до 3%.
• Для силовых цепей — до 5%.
• Превышение норм ведет к некорректной работе оборудования.

А вы знали…

Что ресурс кабеля с изоляцией из сшитого полиэтилена может достигать 40-50 лет? Это в два раза дольше, чем у традиционного ПВХ. А знаете ли вы, что при прокладке нескольких кабелей в пучке их нагрузочная способность снижается на 30% из-за взаимного нагрева? Существует также миф, что алюминиевые жилы ломкие. Современные сплавы и конструкция из семи проволок (класс 2) делают их устойчивыми к вибрациям и монтажным изломам.

Вопрос ответ

Экспертная оценка: на что обратить внимание при выборе

Основываясь на многолетнем опыте проектирования электропроводки, я рекомендую уделять внимание не только цене, но и целостности упаковки. Кабель должен поставляться на барабанах или в бухтах без перегибов. Проверяйте сертификаты соответствия и протоколы испытаний. Особенно тщательно подходите к выбору кабелей для погружных насосов и уличного освещения — там влага проникает по жилам на километры, если нарушена герметизация оболочки. Всегда закладывайте запас по сечению 10-15% на будущее расширение сети.

Алексей Ковалев, главный энергетик, стаж 15 лет.

Силовые кабели с пластмассовой изоляцией — это универсальное решение для задач любой сложности. От правильного выбора зависит долговечность и безопасность объекта. Современные материалы, такие как сшитый полиэтилен и безгалогеновые композиции, расширяют возможности прокладки. Соблюдение правил монтажа и внимательное отношение к маркировке гарантируют, что система прослужит весь заявленный срок. Используйте приведенные таблицы для сверки характеристик и всегда сверяйте проект с реальными условиями среды.
